SANAYİDE YANLIŞ BİLİNENLER
Eloksal Kaplama Sadece Görüntü Değildir

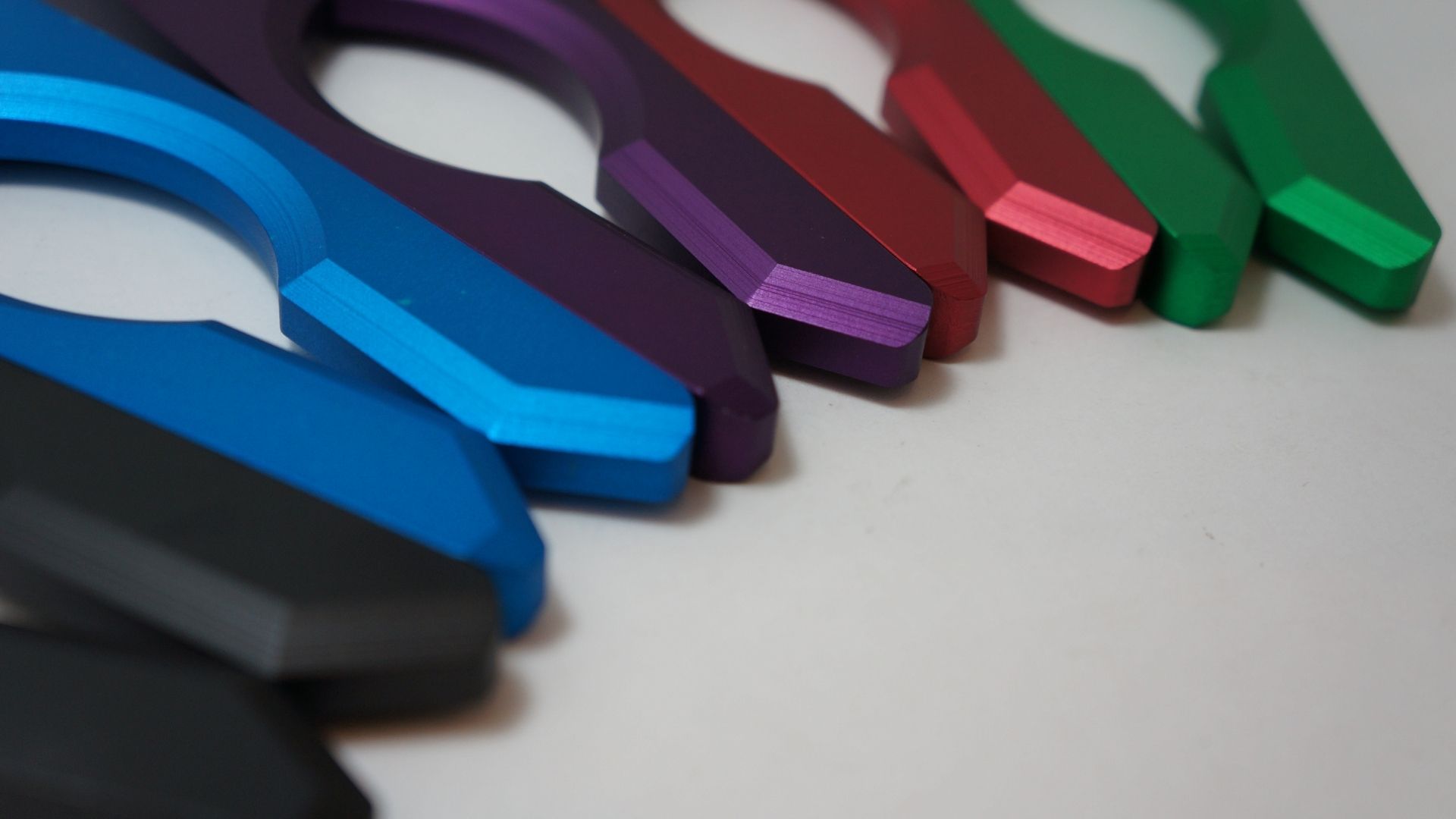

Alüminyum parçanın rengi değişiyor.
Yüzey daha düzgün görünüyor.
Parça siyah, doğal veya farklı bir tona dönüşüyor.
Ve çoğu zaman eloksal kaplama konusu burada kapanıyor:
“Eloksala gitti, siyah gelecek.”
Sanayide eloksal denildiğinde ilk akla gelen hâlâ çoğu zaman renk ve görüntü. Özellikle CNC ile üretilen alüminyum parçalarda eloksal, üretim zincirinin sonunda yapılan basit bir kozmetik işlem gibi değerlendirilebiliyor.
Oysa eloksal kaplama, yalnızca alüminyumun rengini değiştiren bir işlem değildir.
Doğru prosesle uygulandığında alüminyum yüzeyinin sertlik, aşınma, korozyon, sürtünme ve yüzey dayanımı gibi özelliklerini doğrudan etkileyebilir.
Daha da önemlisi:
Her eloksal kaplama birbirine eş değer değildir.
Aynı alüminyum parçayı iki farklı kaplama firmasına gönderdiğinizde ikisi de “eloksal yaptık” diyebilir. Parçalar dışarıdan bakıldığında aynı renkte bile olabilir.
Fakat kaplamaların;
- kalınlığı,
- mikroyapısı,
- gözenek yapısı,
- sertliği,
- yüzey özellikleri,
- ölçüye etkisi,
- aşınma davranışı
aynı olmak zorunda değildir.
İşte eloksal konusunda sanayide en sık karşılaşılan yanlış anlaşılmalardan biri tam olarak burada başlıyor.
Eloksal Kaplama Nedir?
Eloksal kaplama, alüminyum yüzeyinin elektrokimyasal yöntemle kontrollü biçimde oksitlenmesi ve yüzeyde anodize oksit tabakası oluşturulması işlemidir.
Bu nedenle eloksalı basit anlamda bir boya veya alüminyumun üzerine başka bir malzeme sürülmesi olarak düşünmek doğru değildir.
Anodizasyon sırasında alüminyum parça elektrokimyasal sistemin bir parçası haline gelir ve yüzeyinde kontrollü bir oksit yapı oluşur.
Bu yapının özellikleri;
- kullanılan alüminyum alaşımına,
- elektrolite,
- akım yoğunluğuna,
- gerilime,
- sıcaklığa,
- işlem süresine,
- yüzey hazırlığına
bağlı olarak değişebilir.
Dolayısıyla “eloksal yapıldı” demek tek başına teknik olarak yeterli bir tanımlama değildir.
Asıl soru şudur:
Hangi eloksal, hangi malzemeye, hangi amaçla ve hangi prosesle uygulandı?
Kısaca eloksal kaplama ne işe yarar?
Eloksal kaplama, kullanım amacına ve proses tipine bağlı olarak alüminyum parçanın korozyon direncini, yüzey sertliğini ve aşınma davranışını geliştirebilir; aynı zamanda kontrollü bir dekoratif görünüm sağlayabilir.
Ancak bütün bu özellikler aynı anda ve aynı seviyede elde edilmez.
İşte mühendislik yaklaşımı burada başlar.
Eloksal Sadece Renk Değildir
Bir parçanın siyah olması, eloksal işleminin başarılı olduğu anlamına gelmez.
Aynı şekilde siyah eloksal ile sert eloksalı birbirine eşitlemek de doğru değildir.
Örneğin bir makine kapağı düşünelim.
Burada eloksalın temel amacı;
- estetik görünüm,
- yüzeyin çevresel etkilere karşı korunması,
- korozyon dayanımı
olabilir.
Ancak aynı alüminyum parça bir makinenin hareketli mekanizmasında kullanılıyorsa beklenti değişir.
Bu kez;
- yüzey sertliği,
- aşınma dayanımı,
- sürtünme davranışı,
- kaplama kalınlığı,
- yüzey pürüzlülüğü,
- ölçü değişimi
önem kazanır.
Dolayısıyla aynı “eloksal” kelimesinin arkasında birbirinden oldukça farklı üretim beklentileri bulunabilir.
“Eloksal kaplamanın amacı alüminyuma renk vermektir.”
Hayır. Renk, eloksalın yalnızca görünen sonuçlarından biridir.
Eloksalın temelinde elektrokimyasal olarak oluşturulan oksit tabakası bulunur.
Bu tabaka, alüminyumun doğal yüzeyinden farklı özelliklere sahiptir.
Dolayısıyla eloksalın kullanım amacı;
dekoratif görünümden mühendislik performansına kadar geniş bir aralıkta olabilir.
Bu ayrımı yapmadan yalnızca renk üzerinden fiyat veya kalite karşılaştırması yapmak yanıltıcıdır.
Örneğin iki firma da “siyah eloksal” teklif edebilir.
Birinci firma dekoratif görünümü önceliklendiriyor olabilir.
İkinci firma ise kaplama kalınlığını, proses kontrolünü ve kritik ölçüleri dikkate alıyor olabilir.
Teklif üzerinde ikisinin de adı “siyah eloksal” olabilir.
Ama üretim açısından aynı işi satın almıyor olabilirsiniz.
Eloksal Kaplamanın Mikroskobik Yapısı Neden Önemli?
Burada biraz daha teknik düşünmek gerekiyor.
Çünkü eloksalın neden farklı sonuçlar verdiğini anlamanın yolu, yüzeyde ne oluştuğuna bakmaktan geçiyor.
Anodize alüminyum yüzeyinde genel olarak yoğun bir bariyer bölgesi ve bunun üzerinde gelişen gözenekli bir oksit yapı bulunur.
Bu gözenekli yapı rastgele oluşmaz.
Elektriksel koşullar, elektrolit yapısı, sıcaklık ve proses süresi gibi değişkenler, oluşan anodize tabakanın morfolojisini etkileyebilir.
Basit bir ifadeyle:
Eloksal banyosu yalnızca kaplama kalınlığını belirlemez. Kaplamanın mikroskobik yapısını da belirler.
Bu ayrıntı önemlidir.
Çünkü mikroskobik yapı değiştiğinde yüzeyin makroskobik davranışı da değişebilir.
Sertlik, korozyon davranışı, aşınma ve sonradan uygulanabilecek işlemler bu yapıdan etkilenebilir.
Eloksal Tabakası Nasıl Oluşur?
Anodizasyon sırasında alüminyum yüzeyinde oksit oluşumu ile elektrolitin oksit tabakasına etkisi aynı anda gerçekleşir.
Elektrik alanı, iyonların hareketini yönlendirirken elektrolit de oluşan oksit yapısının belirli bölgelerinde çözünmeye neden olabilir.
Bu iki mekanizmanın dengesi, gözenekli anodize yapının gelişmesinde önemli rol oynar.
Dolayısıyla proses parametrelerinde yapılan değişiklikler yalnızca kaplama süresini değiştirmez; oluşan tabakanın yapısını ve özelliklerini de değiştirebilir.
Bu yüzden mühendislik açısından:
“Aynı mikron” = “aynı kaplama”
şeklinde bir varsayım yapmak doğru değildir.
“Siyah eloksal sert eloksaldır.”
Bu iki kavramı birbirinden ayırmak gerekir.
Siyah, öncelikle bir renk tanımıdır.
Sert eloksal ise yüzey performansı ve proses gereksinimleri açısından farklı bir uygulamadır.
Bir parçanın siyah olması, onun yüksek aşınma dayanımına sahip olduğu anlamına gelmez.
Örneğin siyah eloksallı bir alüminyum gövde ile sürekli hareket eden sert eloksallı bir kızak yüzeyinin tasarım beklentileri aynı değildir.
Birinde görünüm öncelikli olabilir.
Diğerinde ise yüzeyin çalışma ömrü.
Bu nedenle teknik resimde veya satın alma siparişinde yalnızca:
“Siyah eloksal”
yazılması, kritik mekanik parçalar için çoğu zaman yeterli değildir.
İhtiyaca göre;
- kaplama tipi,
- kaplama kalınlığı,
- renk,
- yüzey hazırlığı,
- sealing durumu,
- kritik ölçüler,
- kabul kriterleri
ayrıca tanımlanmalıdır.
Alüminyum Alaşımı Eloksal Kaplamayı Etkiler mi?
Evet, hem de önemli ölçüde etkileyebilir.
“Eloksal yapılacak malzeme alüminyum.”
Bu bilgi üretim açısından eksiktir.
Çünkü 6061, 6063, 6013, 7075 veya farklı döküm alaşımları aynı yüzey davranışını göstermeyebilir.
Bunun nedeni yalnızca kimyasal bileşimdeki farklılık değildir.
Alaşım elementlerinin malzeme içerisindeki dağılımı ve oluşan mikroyapı da anodizasyon sürecini etkiler.
Özellikle döküm alüminyumlarda silisyumca zengin bölgeler veya farklı intermetalik fazlar bulunabilir.
Bunlar yüzeyde oluşan anodize yapının homojenliğini ve görünümünü etkileyebilir.
Bu nedenle:
Malzeme seçimi ile eloksal seçimi birbirinden bağımsız değildir.
CNC imalatında kullanılan alüminyum alaşımını eloksal firmasına bildirmek yalnızca satın alma prosedürü değildir.
Teknik gerekliliktir.
6061 ile 7075 Neden Aynı Eloksal Sonucunu Vermeyebilir?
İki malzemenin ikisi de alüminyum alaşımıdır.
Ancak içerdikleri alaşım elementleri ve mikroyapıları farklıdır.
Bu farklılık;
- yüzey görünümüne,
- anodize tabakanın oluşumuna,
- renk tutarlılığına,
- yüzey homojenliğine
yansıyabilir.
Bu nedenle özellikle seri üretimde aynı görünümün korunması isteniyorsa yalnızca kaplama prosesinin değil, malzeme partisinin ve yüzey hazırlığının da kontrol edilmesi gerekir.
Burada CNC üretici açısından önemli bir sonuç ortaya çıkar:
Eloksalın başarısı kaplama tankına girdiğiniz anda başlamaz.
Parçanın malzemesi seçildiğinde başlar.
CNC İşleme Yüzeyi Eloksal Kaplamayı Nasıl Etkiler?
Bu konu özellikle hassas CNC üretiminde çok önemlidir.
Çünkü eloksal kaplama, kötü işlenmiş bir yüzeyi sihirli şekilde düzeltmez.
Parçanın üzerinde;
- takım izleri,
- titreşim izleri,
- farklı yüzey pürüzlülükleri,
- çizikler,
- lokal yüzey kusurları
varsa bunların bir kısmı eloksal sonrasında hâlâ görülebilir.
Hatta bazı durumlarda yüzeydeki farklılıklar daha belirgin hale gelebilir.
Özellikle dekoratif siyah eloksal uygulamalarında bu durum oldukça dikkat çekicidir.
Bu nedenle CNC ile üretilen bir parçanın eloksal sonrası görünümünü değerlendirirken sadece kaplama firmasına bakmak doğru değildir.
İşleme parametreleri de önemlidir.
Takım geometrisi, takım aşınması, ilerleme, kesme koşulları ve işleme stratejisi eloksal öncesi yüzeyin karakterini belirler.
Eloksal ise bu yüzeyin üzerine kendi özelliklerini ekler.
Bu nedenle:
İyi eloksal, kötü işlenmiş yüzeyi iyi hale getiren bir düzeltme işlemi değildir.
Eloksal Öncesi Yüzey Hazırlığı Neden Kritik?
Eloksalın nihai görünümünde yüzey hazırlığının etkisi büyüktür.
CNC’den çıkan parçanın doğrudan eloksala gönderilmesi her uygulama için doğru yaklaşım olmayabilir.
İhtiyaca göre;
- yağ alma,
- temizleme,
- dağlama,
- parlatma,
- mekanik yüzey hazırlığı,
- kimyasal ön işlemler
gibi aşamalar uygulanabilir.
Buradaki amaç yalnızca parçayı temizlemek değildir.
Yüzeyin anodizasyon için uygun ve mümkün olduğunca kontrollü bir başlangıç durumuna getirilmesidir.
Bu nedenle yüzey hazırlığı, özellikle görünüm beklentisinin yüksek olduğu parçalar için prosesin ayrılmaz bir parçasıdır.
“Eloksal kaplama yüzeydeki bütün kusurları kapatır.”
Tam tersine, bazı kusurları daha görünür hale getirebilir.
Bu nedenle CNC parçanın yüzey kalitesi ile eloksal kalitesini birbirinden ayırmak gerekir.
Örneğin bir alüminyum parçanın yüzeyinde çok hafif bir takım izi olduğunu düşünelim.
Elinizle dokunduğunuzda neredeyse hissedilmiyor olabilir.
Fakat yüzey anodize edildiğinde ışığın yüzeyden yansıma şekli değişebilir ve bu iz gözle daha belirgin hale gelebilir.
Bu durum özellikle:
- siyah eloksal,
- parlak yüzey,
- dekoratif parçalar,
- büyük ve düz yüzeyler
için daha fazla önem kazanabilir.
Dolayısıyla eloksal öncesinde:
“Bu yüzey eloksaldan sonra nasıl görünecek?”
sorusunun sorulması gerekir.
Sadece:
“Eloksal yapılabilir mi?”
sorusunun değil.
Eloksal Kaplama Kalınlığı Neden Önemli?
Eloksalın mekanik performansından bahsetmeye başladığımızda karşımıza çıkan ilk teknik parametrelerden biri kaplama kalınlığıdır.
Fakat burada da yanlış bir varsayım yapılabiliyor:
“Ne kadar kalınsa o kadar iyidir.”
Bu her zaman doğru değildir.
Kaplama kalınlığı;
- kullanım amacı,
- yüzeyin çalışma koşulları,
- gerekli aşınma dayanımı,
- korozyon beklentisi,
- görünüm,
- ölçü toleransı
gibi faktörlere göre belirlenmelidir.
Örneğin yalnızca dekoratif amaçla kullanılan bir parçada çok yüksek bir kaplama kalınlığı gereksiz olabilir.
Buna karşılık yoğun aşınmaya maruz kalan bir mekanik yüzeyde mühendislik amaçlı daha farklı bir anodizasyon prosesi gerekebilir.
Bu nedenle eloksal spesifikasyonu:
“Eloksal yapılacak.”
seviyesinde bırakılmamalıdır.
İhtiyaca göre kaplama tipi ve kalınlığı tanımlanmalıdır.
Kaplama Kalınlığı Parçanın Ölçüsünü Değiştirir mi?
Evet.
Özellikle hassas CNC parçalarında bu konu göz ardı edilmemelidir.
Çünkü eloksal yüzeyde bir oksit tabakası oluşturur ve bu tabakanın oluşumu parçanın nihai boyutlarına etki edebilir.
Bu durum;
- mil çaplarında,
- deliklerde,
- yataklama yüzeylerinde,
- pim yuvalarında,
- hassas geçmelerde,
- sızdırmazlık bölgelerinde
kritik hale gelebilir.
Örneğin bir parçayı CNC’de nominal ölçüsüne getirip daha sonra eloksal yaptırmak, her durumda final ölçünün de nominal kalacağı anlamına gelmez.
Özellikle sert eloksal uygulamalarında bu etki tasarım aşamasında hesaba katılmalıdır.
İyi bir üretim sürecinde kaplama:
CNC’den sonra eklenen bağımsız bir işlem
olarak değil,
final parçanın özelliklerinden biri
olarak değerlendirilir.
Eloksal Kalitesi Neden Sadece Renkle Ölçülmez?
Bir parçanın rengi doğru olabilir.
Yüzeyi ilk bakışta güzel olabilir.
Fakat bu tek başına kaliteli bir eloksal kaplama olduğunu kanıtlamaz.
Mekanik bir parçada kontrol edilmesi gereken özellikler farklıdır.
Örneğin;
Kaplama kalınlığı
Gerçekten istenen değerde mi?
Yüzey sertliği
Uygulamanın gerektirdiği seviyede mi?
Aşınma dayanımı
Çalışma koşullarına uygun mu?
Korozyon dayanımı
Kullanılacağı ortam için yeterli mi?
Boyutsal değişim
Montaj toleranslarını etkiliyor mu?
Yüzey görünümü
Seri üretimde parça-parti tutarlılığı sağlanıyor mu?
Bunların tamamı aynı şey değildir.
Dolayısıyla:
Güzel görünen eloksal ile iyi performans gösteren eloksal aynı kavram değildir.
Eloksalın Gerçek Bir Mühendislik Prosesine Dönüştüğü Nokta
Buraya kadar anlattıklarımızın tamamını tek bir CNC parça üzerinden düşünelim.
6061-T6 alüminyumdan hassas bir mekanik parça üretiyoruz.
Parça;
- CNC’de işleniyor,
- başka bir yüzeyle temas ediyor,
- belirli bir yük taşıyor,
- zaman zaman sürtünmeye maruz kalıyor,
- hassas bir montaja giriyor,
- dış ortamla temas ediyor.
Bu parçanın teknik resmine yalnızca:
“Black Anodizing”
yazarsak aslında üreticiye oldukça az bilgi vermiş oluruz.
Çünkü hâlâ bilmiyoruz:
Dekoratif mi?
Sert eloksal mı?
Kaç mikron?
Sealing var mı?
Kritik yüzeyler hangileri?
Kaplama sonrası final ölçü ne olmalı?
Aşınma beklentisi nedir?
Hangi standarda göre kabul edilecek?
İşte mühendislik ile sıradan yüzey işlemi arasındaki fark burada ortaya çıkar.
İyi tanımlanmış bir eloksal prosesinde kaplamacıya yalnızca “ne renk istediğinizi” değil, parçanın ne yapacağını da anlatırsınız.
Asıl Meselesi
Eloksal kaplama, alüminyum parçanın üzerine renk eklemekten çok daha fazlasıdır.
Yüzeyde elektrokimyasal olarak oluşturulan anodize yapı;
- malzemenin özelliklerinden,
- proses parametrelerinden,
- yüzey hazırlığından,
- kaplama kalınlığından
etkilenir.
Bu nedenle iki farklı eloksal prosesinin yalnızca rengine bakarak eşdeğer olduğunu söylemek mümkün değildir.
Daha da önemlisi, dekoratif eloksal ile mühendislik amaçlı sert eloksal aynı beklentilere cevap vermez.
Bir parçada görünüm öncelikli olabilir.
Bir diğerinde korozyon.
Başka bir parçada aşınma.
Bir mekanik sistemde ise sürtünme ve boyutsal kararlılık.
Bu yüzden eloksal siparişinin başlangıç noktası:
“Hangi renk?”
olmamalıdır.
Asıl soru:
“Bu parçanın yüzeyinden ne bekliyoruz?”
olmalıdır.
Çünkü eloksalın gerçek performansı, parça kaplama tesisinden çıktığında değil, makine üzerinde çalışmaya başladığında ortaya çıkar.
Ve burada konu artık yalnızca yüzey görünümü değildir.
Sertlik, sürtünme, aşınma, karşı yüzey, yük, hız ve yağlama devreye girer.
Yani eloksalın asıl mühendislik hikâyesi daha yeni başlıyor.
Sert Eloksalın Mekanik Tarafı
Bir eloksal kaplama ne kadar sert olabilir?
Sert eloksal gerçekten alüminyumun aşınma dayanımını ne kadar artırır?
Sertlik arttığında sürtünme de azalır mı?
Eloksallı yüzey çelikle temas ettiğinde ne olur?
Peki ya yağlama yoksa?
Sealing neden korozyon açısından avantajlı olabilirken bazı mekanik uygulamalarda ayrıca değerlendirilmelidir?
Bir de en kritik soru:
Aynı sert eloksal, her mekanik uygulamada aynı performansı gösterir mi?
Bir sonraki bölümde eloksalı artık renk ve görünümden tamamen çıkarıp; sertlik, triboloji, sürtünme, aşınma ve gerçek makine parçalarının çalışma koşulları üzerinden inceleyeceğiz.
Sertlik, Sürtünme ve Aşınma
Birinci bölümde eloksal kaplamanın yalnızca renk olmadığını gördük.
Şimdi işin daha az görünen ama makine mühendisliği açısından çok daha önemli tarafına geçebiliriz:
Eloksallı bir yüzey gerçekten ne kadar dayanıklıdır?
Bu sorunun cevabı ilk bakışta basit görünebilir.
“Kaplama sertse aşınmaz.”
Fakat triboloji açısından konu bundan çok daha karmaşıktır.
Bir yüzeyin sertliği yüksek olabilir ama uygun olmayan bir karşı yüzeyle çalıştığında beklenenden hızlı aşınabilir.
Sürtünme katsayısı düşük olabilir ama yüksek yük altında performansı değişebilir.
Kaplama kalın olabilir ama mikroyapısı veya yüzey koşulları uygulamaya uygun olmayabilir.
Yani gerçek çalışma koşullarında eloksalın performansını belirleyen tek bir parametre yoktur.
Sertlik, sürtünme, aşınma, yük, hız, sıcaklık, yağlama ve karşı yüzey birlikte değerlendirilmelidir.
İşte bu nedenle sert eloksal, yalnızca “kalın ve sert bir yüzey” olarak düşünülmemelidir.
Sert Eloksal Nedir?
Sert eloksal, alüminyum ve alüminyum alaşımlarının yüzeyinde daha yüksek performans gerektiren anodize oksit tabakalarının oluşturulmasına yönelik bir yüzey işlemidir.
Standart dekoratif anodizasyondan temel farkı yalnızca daha kalın bir tabaka elde etmek değildir.
Amaç, parçanın kullanım koşullarına uygun özelliklerde bir anodize yapı oluşturmaktır.
Sert eloksal özellikle;
- aşınmaya maruz kalan yüzeylerde,
- hareketli mekanizmalarda,
- kızak ve yataklama elemanlarında,
- makine parçalarında,
- hidrolik ve pnömatik bileşenlerde,
- otomotiv parçalarında,
- havacılık uygulamalarında
kullanılabilir.
Ancak burada önemli bir ayrıntı var:
Sert eloksalın başarılı olması, parçanın mutlaka her koşulda düşük sürtünmeye sahip olacağı anlamına gelmez.
Çünkü sertlik ile tribolojik davranış aynı özellik değildir.
“Yüzey ne kadar sertse sürtünme o kadar düşüktür.”
Bu yaklaşım doğru değildir.
Sürtünme davranışı yalnızca yüzey sertliğiyle belirlenmez.
İki yüzeyin birbirine temas ettiği gerçek bir makine mekanizmasını düşünelim.
Burada;
- yüzey pürüzlülüğü,
- temas basıncı,
- hareket hızı,
- sıcaklık,
- karşı yüzeyin malzemesi,
- yağlama,
- kaplamanın mikroyapısı
gibi faktörlerin tamamı devreye girer.
Dolayısıyla sertliği yüksek bir eloksal kaplama, yanlış tasarlanmış bir tribolojik sistemde beklenen sonucu vermeyebilir.
Bu ayrım özellikle CNC ile üretilen hassas mekanik parçalarda önemlidir.
Çünkü üretici bazen:
“Sert eloksal yaptık, artık aşınmaz.”
şeklinde düşünebilir.
Oysa mühendislik açısından doğru soru:
“Bu kaplama, bu yük ve bu karşı yüzey altında nasıl davranacak?”
olmalıdır.
Sert Eloksalın Sertliği Neden Önemlidir?
Eloksal tabakasının sertliği, yüzeyin mekanik etkilere karşı davranışında önemli bir parametredir.
Sert anodize tabakalar, temel alüminyum malzemeye kıyasla çok daha sert bir yüzey oluşturabilir.
Bu nedenle özellikle yüzeyin doğrudan mekanik temas ve sürtünmeye maruz kaldığı uygulamalarda önemli avantaj sağlayabilir.
Örneğin alüminyumdan üretilmiş bir parçanın başka bir metal parça ile sürekli temas ettiğini düşünelim.
Ham alüminyum yüzey;
- çizilmeye,
- yüzey deformasyonuna,
- aşınmaya
karşı sınırlı bir dayanım gösterebilir.
Sert eloksal ise yüzeyin mekanik özelliklerini önemli ölçüde değiştirebilir.
Bu, alüminyumun düşük yoğunluk avantajını korurken yüzey performansını geliştirmek açısından oldukça değerlidir.
Fakat burada yine aynı uyarıyı yapmak gerekiyor:
Sertlik tek başına aşınma ömrünü belirlemez.
Eloksal Aşınma Dayanımını Artırır mı?
Uygun şekilde gerçekleştirilen sert anodizasyon, alüminyum alaşımlarının aşınma davranışını önemli ölçüde iyileştirebilir.
Akademik çalışmalarda 6061-T6 gibi alüminyum alaşımlarında sert anodize edilmiş yüzeylerin temel alaşıma göre daha yüksek sertlik ve daha iyi aşınma direnci gösterebildiği raporlanmıştır.
Ancak sonuçlar kullanılan;
- elektrolit,
- sıcaklık,
- akım yoğunluğu,
- işlem süresi,
- kaplama kalınlığı,
- yüzey yapısı
gibi proses değişkenlerine bağlıdır.
Bu nedenle bir parçanın yalnızca “sert eloksallı” olması, her üreticide aynı aşınma performansını göstereceği anlamına gelmez.
Bu nokta oldukça önemlidir.
Çünkü aynı teknik resim iki farklı kaplama prosesine girdiğinde, sonuç yalnızca renk açısından değil, mekanik performans açısından da farklılaşabilir.
“Eloksal aşınmaz.”
Burada kullanılan ifade fazla iddialıdır.
Daha doğru ifade:
Eloksal, uygun koşullarda alüminyum yüzeyin aşınma dayanımını önemli ölçüde geliştirebilir.
Çünkü gerçek hayatta tamamen aşınmayan bir yüzey yoktur.
Önemli olan:
Hangi yükte?
Hangi hızda?
Hangi karşı yüzeyle?
Hangi yağlama koşulunda?
Kaç çevrim boyunca?
sorusudur.
Laboratuvar ortamında belirli koşullarda elde edilen bir aşınma sonucu, doğrudan makinenin çalışma ömrüne çevrilemez.
Örneğin aynı eloksallı yüzey;
- düşük yükte çok iyi çalışabilir,
- yüksek basınç altında farklı davranabilir,
- yağlama ile performansını değiştirebilir,
- farklı bir çelik yüzeyle temas ettiğinde farklı aşınma mekanizmasına girebilir.
Bu yüzden tribolojik tasarımda “kaplama var mı?” sorusu başlangıç sorusudur.
Asıl soru:
“Kaplama çalışma şartlarına uygun mu?”
Sürtünme Katsayısı Neden Tek Başına Yeterli Değildir?
Bir malzemenin sürtünme katsayısını tek bir sayı ile ifade etmek cazip görünür.
Örneğin:
μ = 0,4
veya
μ = 0,3
gibi.
Fakat bu değerler belirli test koşullarına aittir.
Yük değiştiğinde sonuç değişebilir.
Hız değiştiğinde değişebilir.
Karşı yüzey değiştiğinde değişebilir.
Yağlama eklendiğinde değişebilir.
Hatta yüzeyin sıcaklığı ve pürüzlülüğü bile sonucu etkileyebilir.
Akademik çalışmalarda anodize alüminyum yüzeylerin tribolojik davranışının anodizasyon sıcaklığı ve proses koşullarıyla değişebildiği gösterilmiştir.
Bu nedenle bir makale veya test raporunda verilen sürtünme katsayısını doğrudan bütün makine tasarımlarına uygulamak doğru değildir.
Sürtünme katsayısı bir malzemenin değişmez kimliği değil, belirli bir tribolojik sistemin sonucudur.
Yük ve Hız Artarsa Ne Olur?
Bir eloksallı yüzeyin çalışma koşullarını düşünürken iki temel parametre özellikle önemlidir:
Yük ve hız.
Temas basıncı arttıkça yüzey üzerindeki mekanik yük artar.
Hareket hızı arttığında ise;
- temas sıcaklığı,
- enerji dağılımı,
- karşı yüzey etkileşimi,
- yağlama davranışı
değişebilir.
Bu nedenle düşük yük ve düşük hızda başarıyla çalışan bir eloksal yüzey, çok daha yüksek yük ve hızda aynı performansı göstermeyebilir.
Özellikle hareketli mekanizmalarda tasarım yapılırken bu ayrım göz ardı edilmemelidir.
Karşı Yüzey Eloksal Kadar Önemlidir
Belki de en çok gözden kaçırılan konulardan biri budur.
Bir yüzeyi tek başına değerlendirmek çoğu zaman anlamlı değildir.
Çünkü sürtünme ve aşınma iki yüzey arasındaki etkileşimdir.
Eloksallı alüminyum yüzeyin karşısında;
- paslanmaz çelik,
- karbon çeliği,
- sertleştirilmiş takım çeliği,
- başka bir alüminyum yüzey,
- polimer,
- kompozit
bulunabilir.
Her biri farklı sonuç verebilir.
Örneğin aynı eloksallı yüzeyin çelik ile çalışması ile başka bir alüminyum yüzeyle çalışması aynı tribolojik sistemi oluşturmaz.
Bu nedenle teknik resimde sadece:
“Hard Anodize”
yazmak bazı kritik uygulamalarda yeterli olmayabilir.
Tasarımcının karşı yüzeyi de düşünmesi gerekir.
Yağlama Eloksalın Performansını Değiştirir mi?
Evet.
Tribolojik sistemlerde yağlama, yüzeyler arasındaki doğrudan teması azaltarak sürtünme ve aşınma davranışını değiştirebilir.
Ancak burada da “eloksal + yağ = kesinlikle düşük sürtünme” gibi basit bir formül kurmak doğru değildir.
Kullanılan;
- yağın türü,
- viskozitesi,
- sıcaklık,
- yük,
- hareket hızı,
- yüzey pürüzlülüğü
sonucu etkileyebilir.
Bazı uygulamalarda kuru çalışma istenir.
Bazılarında ise sürekli yağlama vardır.
Dolayısıyla eloksal seçimi yapılırken parçanın kuru mu, yağlı mı çalışacağı tasarım aşamasında bilinmelidir.
“Sert eloksal varsa yağlamaya gerek yoktur.”
Bu da sık yapılan bir varsayımdır.
Sert anodize yüzeyin aşınma dayanımının yüksek olması, her mekanizmanın yağlamasız çalışabileceği anlamına gelmez.
Yağlama yalnızca yüzeyin aşınmasını önlemek için kullanılmaz.
Aynı zamanda sistemdeki sürtünme, sıcaklık ve temas koşullarını da etkileyebilir.
Özellikle yüksek çevrim sayısına sahip mekanizmalarda bu konu çok daha önemlidir.
Bu nedenle:
Kaplama seçimi ile yağlama stratejisi birlikte değerlendirilmelidir.
Sealing Nedir ve Eloksalı Nasıl Etkiler?
Eloksal sonrasında karşımıza çıkan önemli proseslerden biri de sealing, yani sızdırmazlaştırma işlemidir.
Anodize tabakanın gözenekli yapısı nedeniyle sealing işlemi gözeneklerin kapatılması ve yüzeyin özellikle korozyon davranışının iyileştirilmesi amacıyla kullanılabilir.
Bu işlem özellikle çevresel dayanım açısından önemli avantajlar sağlayabilir.
Ancak burada ilginç bir mühendislik dengesi ortaya çıkar.
Sealing bazı koşullarda korozyon performansını artırırken, belirli aşınma testlerinde anodize yüzeyin aşınma davranışını olumsuz etkileyebilir.
ISO 10074 gibi sert anodizasyon standardizasyon çalışmalarında da sealing ve benzeri son işlemlerin aşınma performansı üzerindeki etkisinin dikkate alınması gerektiği görülmektedir.
Bu nedenle:
“Sealing her zaman iyidir.”
demek de,
“Sealing gereksizdir.”
demek de doğru değildir.
Doğru cevap kullanım amacına bağlıdır.
Korozyon mu, Aşınma mı?
İşte yüzey işleminde mühendislik kararının en önemli noktalarından biri burada ortaya çıkar.
Bir parçanın;
korozyona mı,
aşınmaya mı,
yoksa ikisine birden mi
karşı dayanıklı olması gerekiyor?
Çünkü bir yüzey işleminden beklenen performans kriterleri uygulamaya göre değişir.
Örneğin dış ortamda çalışan bir alüminyum muhafazada korozyon direnci öncelikli olabilir.
Fakat hareketli bir kızak elemanında aşınma davranışı daha önemli hale gelebilir.
Bir havacılık parçasında ise düşük ağırlık, korozyon, yüzey dayanımı ve boyutsal kontrol aynı anda gündeme gelebilir.
Dolayısıyla tek bir “en iyi eloksal” yoktur.
Uygulamaya en uygun eloksal vardır.
Eloksal Kaplama Kalınlığı ile Aşınma Dayanımı Arasındaki İlişki
Burada ilk bölümdeki konuya geri dönelim.
Daha kalın kaplama her zaman daha iyi midir?
Hayır.
Kaplama kalınlığı önemli bir parametre olsa da tek başına yeterli değildir.
Kaplamanın;
- mikroyapısı,
- sertliği,
- gözenekliliği,
- yüzey kalitesi,
- proses koşulları
birlikte değerlendirilmelidir.
Ayrıca kalınlık arttıkça parçanın final ölçülerine etkisi de önem kazanabilir.
Özellikle hassas CNC parçalarında bu durum kritik olabilir.
Bir delik, mil veya geçme yüzeyi için birkaç mikronluk değişim bile montaj davranışını etkileyebilir.
Bu nedenle sert eloksalın teknik resimde yalnızca “kalın kaplama” olarak değil, kontrollü bir mühendislik prosesi olarak tanımlanması gerekir.
Eloksal ve CNC Üretim Neden Birlikte Düşünülmeli?
Bir CNC parça üretim zincirini şöyle düşünelim:
Malzeme → CNC işleme → yüzey hazırlığı → eloksal → final ölçüm → montaj
Eğer eloksal sonradan akla geliyorsa problem daha en başta başlamış olabilir.
Çünkü CNC programı hazırlanırken;
- final ölçüler,
- kaplama kalınlığı,
- kritik geçmeler,
- yüzey pürüzlülüğü
hesaba katılmalıdır.
Özellikle sert eloksal uygulanacak hassas parçalarda bazı yüzeylerin kaplanması istenmeyebilir.
Bazı yüzeylerin ise belirli bir final ölçüde kaplanmış olması gerekebilir.
Bu nedenle üretim planlamasında:
“Önce parçayı üretelim, sonra kaplamacı bir şekilde halleder.”
yaklaşımı risklidir.
Doğru yaklaşım:
“Kaplama sonrası parçanın nasıl çalışacağını baştan tasarlayalım.”
olmalıdır.
Gerçek Hayattan Basit Bir Örnek
Bir alüminyum mil ve bir yataklama yüzeyi düşünelim.
Parça CNC’de işleniyor.
Sonrasında sert eloksal uygulanıyor.
Kaplama sonrası yüzey sertleşiyor ve aşınma dayanımı artıyor.
İlk bakışta her şey doğru.
Fakat karşı yüzeyin malzemesi, toleransı veya yağlama koşulu yanlış seçilmişse sistem yine sorun çıkarabilir.
Örneğin;
- yataklama sıkı olabilir,
- kaplama ölçüyü değiştirmiş olabilir,
- yüzey pürüzlülüğü uygun olmayabilir,
- karşı malzeme kaplamayı aşındırabilir,
- yağlama yetersiz olabilir.
Sonuçta sorun “eloksal kalitesiz” olarak yorumlanabilir.
Oysa gerçek problem kaplama değil, tribolojik sistemin birlikte tasarlanmamış olmasıdır.
Eloksalın Performansını Belirleyen 8 Temel Faktör
Kritik bir alüminyum parçaya eloksal yaptırırken en azından şu başlıkları düşünmek gerekir:
1. Alüminyum alaşımı
6061, 6063, 7075 veya döküm alaşımlar aynı sonucu vermeyebilir.
2. Eloksal tipi
Dekoratif anodizasyon ile sert anodizasyon aynı amaçlara hizmet etmez.
3. Kaplama kalınlığı
Aşınma ve ölçü açısından kritik olabilir.
4. Proses parametreleri
Sıcaklık, akım yoğunluğu, süre ve elektrolit koşulları kaplamanın yapısını etkiler.
5. Yüzey hazırlığı
CNC yüzeyinin başlangıç kalitesi final sonucu etkiler.
6. Karşı yüzey
Kaplama tek başına değil, temas ettiği yüzeyle birlikte değerlendirilmelidir.
7. Yağlama
Kuru veya yağlı çalışma koşulları tribolojik davranışı değiştirir.
8. Sealing ve son işlemler
Korozyon ve aşınma performansı açısından birlikte değerlendirilmelidir.
Peki Hangi Eloksalı Seçmeliyiz?
Burada artık “hangi renk?” sorusundan çıkıp gerçek mühendislik sorularına geçiyoruz.
Parça dekoratif mi?
Makinenin içinde mi çalışıyor?
Sürekli hareket ediyor mu?
Yük taşıyor mu?
Çelik ile temas ediyor mu?
Yağlama var mı?
Korozyon riski yüksek mi?
Final ölçü toleransı ne kadar?
Aşınma kabul kriteri nedir?
Bu sorular cevaplanmadan “en iyi eloksal” seçilemez.
Örneğin dekoratif bir alüminyum kapak için öncelikli kriter görünüm olabilir.
Ancak bir CNC makinesinin hareketli mekanizmasında kullanılan alüminyum kızak elemanı için aynı yaklaşım yeterli değildir.
Burada yüzey mühendisliği devreye girer.
Sert eloksal, alüminyumun yüzey performansını ciddi biçimde geliştirebilen önemli bir yüzey işlemidir.
Fakat onu bir “sihirli kaplama” gibi görmek yanlıştır.
Sertlik başka şeydir.
Sürtünme başka şeydir.
Aşınma dayanımı başka şeydir.
Ve bunların tamamı çalışma koşullarıyla birlikte değerlendirilmelidir.
Bir eloksal yüzeyin performansı;
kaplama + alüminyum alaşımı + yüzey kalitesi + karşı yüzey + yük + hız + yağlama + proses
birlikteliğinin sonucudur.
Bu nedenle kaliteli bir eloksal yalnızca banyodan çıkan parçanın rengiyle değerlendirilmez.
Gerçek kalite, parçanın makine üzerinde çalışmaya başladığında ortaya çıkar.
Fakat burada başka bir soru daha var.
İki parçanın da “sert eloksal” olduğunu varsayalım.
Biri 10 mikron, diğeri 50 mikron.
Hangisi daha iyi?
İlk bakışta cevap çok kolay görünüyor:
50 mikron olan.
Ama gerçekten öyle mi?
Peki kaplamanın kalınlığı arttıkça parça mutlaka daha dayanıklı mı oluyor?
Kaplama kalınlığı ile sertlik arasında nasıl bir ilişki var?
Neden bazı eloksal kaplamalarda kalınlık artmasına rağmen beklenen mekanik performans elde edilemiyor?
Ve en önemlisi:
Neden aynı parçaya iki farklı eloksal firmasından birbirinden çok farklı fiyatlar gelebiliyor?
Asıl şaşırtıcı bölüm burada başlıyor.
Aynı Eloksal Neden İki Kat Fiyatlı Olabilir?
Bir parçaya 500 TL eloksal teklifi geliyor.
Başka bir firmadan 1.200 TL.
Üçüncü firma ise 2.000 TL istiyor.
Parçaların hepsi aynı.
Renk aynı.
Malzeme aynı.
Hatta kâğıt üzerinde kaplama adı da aynı.
Peki fiyat neden bu kadar farklı?
Çünkü eloksalda satın aldığınız şey yalnızca “kaplama” değildir.
Aslında satın aldığınız;
proses kontrolü, yüzey hazırlığı, kalınlık kontrolü, renk tutarlılığı, ölçü yönetimi, kalite kontrolü ve uygulamanın gerektirdiği performansın tamamıdır.
Son bölümde eloksal fiyatlarının arkasındaki görünmeyen maliyetleri ve “ucuz eloksal” ile “doğru eloksal” arasındaki farkı inceleyeceğiz.
Ve belki de en önemli soruya cevap vereceğiz:
Bir CNC parçası için eloksal siparişi verirken teknik resme tam olarak ne yazmalıyız?
SANAYİDE YANLIŞ BİLİNENLER
Eloksal Kaplama — Bölüm 3: Aynı Eloksal Neden Farklı Fiyatlara Çıkıyor?
Bir parçaya 500 TL eloksal teklifi geliyor.
Başka bir firmadan 1.000 TL.
Bir başka firma ise 1.500 TL istiyor.
Parça aynı.
Malzeme aynı.
Renk aynı.
Peki fark nereden geliyor?
Çünkü eloksal fiyatı yalnızca parçanın yüzeyine uygulanan işlemin fiyatı değildir.
Fiyatı etkileyen birçok teknik detay vardır:
- parça geometrisi,
- yüzey alanı,
- adet,
- malzeme,
- yüzey hazırlığı,
- eloksal tipi,
- kaplama kalınlığı,
- renk,
- masking gereksinimi,
- sealing,
- kalite kontrolü,
- ölçü hassasiyeti.
Bu nedenle iki farklı teklifin yalnızca toplam fiyatına bakarak hangisinin daha pahalı veya ucuz olduğunu söylemek doğru değildir.
“Eloksal aynı eloksaldır, fiyat neden değişsin?”
Çünkü “eloksal” tek başına yeterli bir teknik tanım değildir.
Örneğin dekoratif bir alüminyum kapak ile hassas toleranslara sahip, sert eloksal uygulanmış bir CNC makine parçasının proses gereksinimleri aynı değildir.
Birinde görünüm önceliklidir.
Diğerinde ise;
kaplama kalınlığı + yüzey sertliği + ölçü kontrolü + aşınma dayanımı
ön plana çıkar.
Dolayısıyla iki parçanın eloksal fiyatlarının farklı olması tek başına anormal değildir.
Asıl bakılması gereken:
Tekliflerin aynı teknik kapsamı içerip içermediğidir.
En Ucuz Eloksal Her Zaman En Uygun Eloksal Değildir
Özellikle hassas CNC parçalarında yalnızca kaplama fiyatına odaklanmak yanlış olabilir.
Ucuz bir kaplama sonrasında;
- renk farklılığı,
- yüzey lekeleri,
- kaplama kalınlığı problemi,
- ölçü değişimi,
- yetersiz aşınma dayanımı,
- yeniden işlem ihtiyacı
ortaya çıkarsa başlangıçta düşük görünen fiyat çok daha pahalı hale gelebilir.
Bu nedenle yüzey işleminde doğru yaklaşım:
“En ucuz eloksalı nerede yaptırırım?”
değil,
“Parçanın çalışma şartlarını karşılayan eloksalı nasıl tanımlarım?”
olmalıdır.
Teknik Resimde Eloksal Nasıl Belirtilmeli?
Kritik bir CNC parçasında yalnızca:
BLACK ANODIZING
yazmak çoğu zaman yeterli değildir.
Uygulamaya göre en azından şu bilgiler değerlendirilmelidir:
Malzeme:
Örneğin 6061-T6.
Eloksal tipi:
Dekoratif veya sert eloksal.
Kaplama kalınlığı:
İstenen aralık belirtilmeli.
Renk:
Siyah, doğal vb.
Kritik yüzeyler:
Kaplanacak veya maskelenecek bölgeler belirtilmeli.
Final ölçüler:
Kaplama sonrası geçerli ölçüler açıkça tanımlanmalı.
Kalite kriterleri:
Gerekiyorsa ilgili standart ve test yöntemi belirtilmeli.
Bu bilgiler üretici ile kaplamacı arasındaki iletişimi ciddi şekilde iyileştirir.
Eloksal Siparişi Vermeden Önce 5 Soru
Bir CNC alüminyum parçayı eloksala göndermeden önce şu beş soruyu sorun:
1. Parça neden eloksallanıyor?
Görünüm mü, korozyon mu, aşınma mı?
2. Hangi eloksal gerekiyor?
Dekoratif mi, sert eloksal mı?
3. Kaplama kalınlığı ne olmalı?
Sadece “eloksal” yazmak yerine ihtiyaç tanımlanmalı.
4. Final ölçüler nasıl kontrol edilecek?
Özellikle hassas geçmeler ve deliklerde bu kritik.
5. Parça hangi şartlarda çalışacak?
Yük, sürtünme, hız, karşı yüzey ve yağlama bilinmeli.
Bu beş soru, birçok üretim problemini daha parça imal edilmeden önleyebilir.
Sonuç: Eloksal Bir Renk Değil, Mühendislik Kararıdır
Üç bölüm boyunca aslında tek bir konuyu anlatmaya çalıştık:
Eloksal kaplama, alüminyum parçanın rengini değiştirmekten ibaret değildir.
Eloksal;
- yüzey sertliğini,
- aşınma davranışını,
- korozyon direncini,
- sürtünme davranışını,
- yüzey görünümünü,
- final ölçülerini
etkileyebilen bir yüzey mühendisliği prosesidir.
Bu nedenle iyi bir eloksal seçimi, parçayı kaplamacıya göndermeden önce başlar.
Doğru malzeme seçilir.
CNC yüzeyi doğru hazırlanır.
Kaplama tipi belirlenir.
Kalınlık tanımlanır.
Kritik ölçüler hesaplanır.
Çalışma koşulları değerlendirilir.
Ve en sonunda uygun proses seçilir.
Kısacası eloksal, üretimin sonunda yapılan basit bir işlem değil; tasarımın ve üretimin bir parçasıdır.
Bir parçanın siyah olması onun iyi eloksallandığını göstermez.
Bir kaplamanın kalın olması da mutlaka daha iyi olduğu anlamına gelmez.
Ve en ucuz teklif de her zaman en düşük maliyetli çözüm değildir.
Çünkü sanayide gerçek maliyet, parçanın kaplamadan çıktıktan sonraki fiyatı değil;
makine üzerinde beklenen performansı gösterip göstermediğidir.
Türkmaksan olarak bizim yaklaşımımız
CNC ile üretilen bir parçanın yüzey işlemini, parçadan bağımsız değerlendirmiyoruz.
Malzeme → CNC işleme → yüzey hazırlığı → eloksal → final ölçü → kullanım şartları
zincirinin tamamını birlikte değerlendiriyoruz.
Çünkü bizim için yüzey işlemi üretimin son adımı değil, parçanın mühendislik performansının bir parçasıdır.
Sanayide yanlış bilinenleri düzeltmeye devam edeceğiz.
